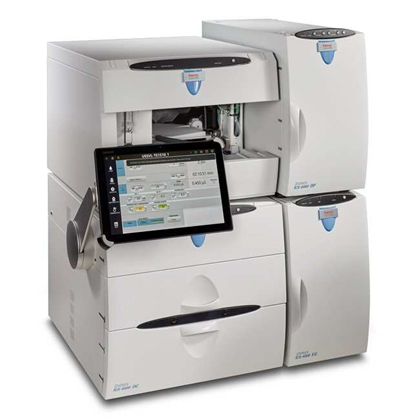

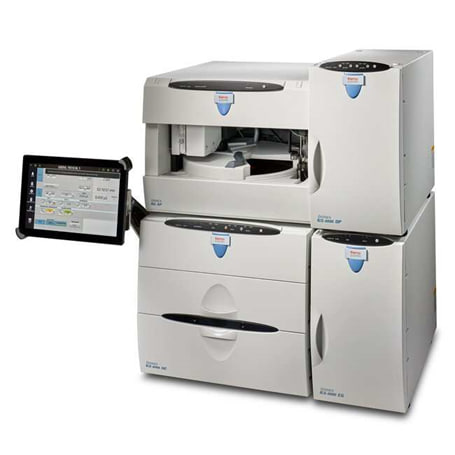

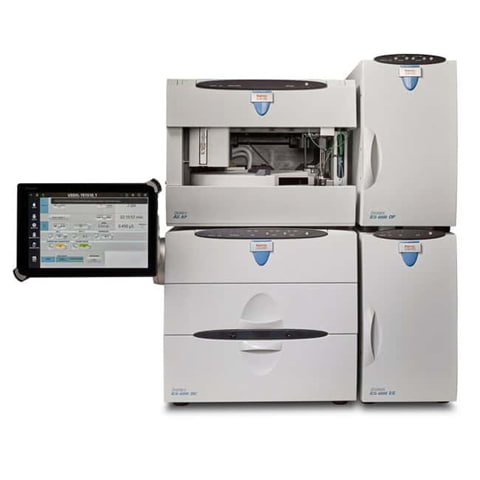

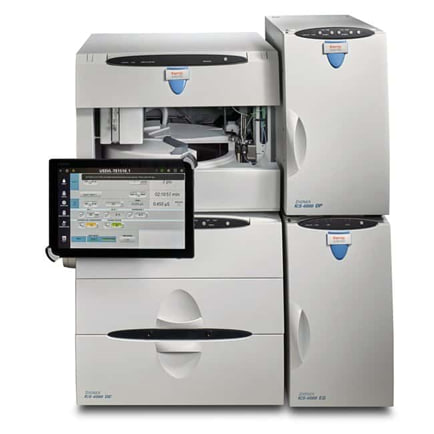

Dionex™ ICS-6000 HPIC™ Ion Chromatography Systems

Насос (единичный или двойной)

Тип:

Последовательный режим работы поршней с двойным возвратно-поступательным движением; микропроцессорное управление хода поршней (постоянная / переменная скорость), запатентованная извокинетическая прекомпрессия элюента

Конструкция:

Химически инертные, неметаллические (PEEK) головки насоса, совместимость с водными (pH 0 – 14) и обращенно-фазовыми элюентами, такими как метанол и ацетонитрил

Давление насоса:

Аналитическая система: 0 – 35 МПа (0 – 5000 psi)

Капиллярная система: 0 – 41 МПа (0 – 6000 psi)

Скорость потока:

Аналитическая система: 0,000 – 10,000 мл/мин с возможностью установки точности до 0,001 мл/мин без смены головки насоса, возможно установить головки насоса, позволяющие увеличить скорость потока до 22,4 мл/мин.

Капиллярная система: 0,001 – 0,100 мл/мин с возможностью установки точности до 0,0001 мл/мин (обычно используют скорость потока 5 – 30 мкл/мин)

Точность установки скорости потока (для аналитической и капиллярной систем):

Менее ±0,1%

Пульсация давления:

Менее 1% при потоке 1,0 мл/мин

Менее 0,2% (с депфером) при 10 мкл/мин

Менее 1,0% (без демпфера) (обычно)

Клапан подачи элюента (ON/OFF)

В базовой комплектации

Промывка поршней дозирующего насоса:

В автоматическом режиме

Вакуумный дегазатор (аналитический и капиллярный):

Интегрированный, опционально 1 канал для изократического насоса или 4 канала для четвертичного насоса

Датчик протечки:

Оптический

Формирование градиента (аналитический и капиллярный):

Четвертичный (низкого давления) (только для аналитической системы) или электролитическая генерация элюента (высокого давления)

Градиенты RFIC-EG

Аналитическая система: 0,1 – 100мМ

Капиллярная система: 0,1 – 200 мМ

Точность установки градиента (аналитическая система):

±0,5 при 2 мл/мин

Смешение градиента (аналитическая система):

Пассивное смешение для колонок диаметром 2 и 4 мм

Генерация элюента (аналитическая система):

Опционально (RFIC-EG)

Генерация элюента

Тип элюентов:

Возможность установки до двух картриджей генерации элюента

KOH, LiOH, NaOH, Карбонаты, Карбонат/Бикарбонат, Метансульфоновая кислота (MSA)

Диапазон концентраций элюента:

0,1 – 100 мМ

Скорость потока:

Аналитическая система: 0,1 – 3 мл/мин

Максимальное рабочее давление:

Для картриджа Dionex EGC 500 – 35 МПа (5000 psi)

Максимальная концентрация растворителя:

Катионы: 0%

Анионы (гидроксиды): 25% метанола (картриджи KOH, LiOH, NaOH)

Анионы (карбонаты/бикарбонаты): нет

Профиль градиента:

Стандартный (любые комбинации выпуклых, вогнутых, положительных и отрицательных профилей градиента)

Блок колонок

Кран переключения:

До двух кранов высокого давления либо 6-, либо 10-портовых

Размер колонок:

До двух колонок диаметром 1 – 9 мм

Максимальной длиной 250 мм с предколонкой 50 мм

Термостатируемая зона:

Опционально

Диапазон температур от 30 до 80°С, но не менее +5°С от температуры окружающей среды

Точность температуры ±0,5°С при 30°С

Стабильность температуры ±0,2°С при 30°С

Время для уравновешивания при установке температуры на 20°С выше комнатной – 20 минут

Нагреватель колонки (опционально)

Диапазон температур:

30 - 60°С, но не менее +5°С чем температура окружающей среды

Точность установки температуры:

±0,5°С у датчика при 40°С

Блок детектора

Термостатируемая зона:

Опционально

Диапазон температур от 15 до 40°С

Точность температуры ±0,5°С при 15°С

Стабильность температуры ±0,2°С при 15°С

Время для уравновешивания при установке температуры на 20°С ниже комнатной – 30 минут

Супрессор

Химический супрессор:

2 мм и 4 мм, анионный и катионный (мембранный)

Электролитический супрессор с режимом рециркуляции:

2 мм и 4 мм, анионный и катионный (мембранный)

Электролитический супрессор с подводом воды

2 мм и 4 мм, анионный и катионный (мембранный)

Проводимость без подавления:

С поддержкой и анионов, и катионов

Кондуктометрический детектор

Тип:

Аналогово-цифровой преобразователь сигнала с микропроцессорным управлением, авторанжирование

Частота опроса ячейки:

8 кГц (прямоугольная волна)

Линейность:

1%

Разрешение:

0,00238 нС/см

Выходной диапазон:

Диапазон цифрового сигнала: 0 – 15,000 мкС/см

Диапазон аналогового сигнала: 0 – 15,000 мкС/см

Фильтр:

Увеличение от 0 до 10 с (программируемый)

Частота снятия сигнала:

От 1 до 100 Гц по выбору пользователя или автоматически

Температура ячейки:

От температуры на 7°С выше комнатной до 60°С (максимум)

Стабильность температуры ячейки:

До 0,001°С

Температурная компенсация:

1,7% на 1°С, программируемая от 0 до 3% на 1°С

Максимальное давление в ячейке:

10 МПа (1500 psi)

Объем ячейки:

0,7 мкл

Материал электродов ячейки:

Нержавеющая сталь, совместима с метансульфоновой кислотой (MSA)

Материал ячейки:

Химически инертный полимер

Теплообменник:

Инертный тракт с низкой осевой дисперсией

Электрохимический детектор

Тип:

Аналогово-цифровой преобразователь сигнала с микропроцессорным управлением

Электрический шум, Wet

IPAD (Au-электрод) < 50 pC для 10 мМ KOH,

DC амперометрия (GC) < 10 pА

Диапазон потенциала:

От -2,0 до 2,0 В с шагом 0,001 В

Диапазон сигнала (цифрового и аналогового):

IPAD: от 50 pC до 200 µС

DC амперометрия: от 5 pА до 74 µА

Фильтр:

Увеличение от 0 до 10 с по выбору пользователя

Режим управления:

Локальный или удаленный с использованием ТТЛ (транзисторно-транзисторную логику) или реле замыкания контактов; или с использованием CDS ПО Chromeleon через DC модуль

Материал ячейки:

Титан, совместима с колонками диаметром 2-7 мм

Рабочие электроды:

Золотой, стеклоуглеродный, платиновый или серебряный

Электроды сравнения:

pH-Ag/AgCl (цельный)

PdH (цельный)

Авторанжирование

Да

Аналоговый выход:

С возможностью выбора, шкала 10, 100 или 1000 мВ

Объем ячейки:

Менее 0,2 мкл

Максимальное давление в ячейке:

0,7 МПа (100 psi)

Внутренние источники питания

Внутренние источники питания:

Постоянного тока (СС) или постоянного напряжения (CV)

Вариант 1: 1 канал СС [0 – 500 мА] или CV [0 – 36 В]

Вариант 2: 2 канала СС [0 – 500 мА] или CV [0 – 36 В]

Вариант 3: 1 канал СС [0 – 500 мА] и 2 канала СС [0 – 500 мА] или CV [0 – 36 В]

Вариант 4: 1 канал СС [0 – 500 мА] и 4 канала СС [0 – 500 мА] или CV [0 – 36 В]

Автосамплер

Тип автосамплера

Dionex AS-DV, AS-AP, AS-HV или сторонний автосамплер

Последовательная/синхронная инжекция

В зависимости от типа автосамплера

Автоматическое разбавление пробы:

Доступно для Dionex AS-AP автосамплера

Коэффициент разбавления

(Dionex AS-AP):

От 1:1 до 1:1000

Время разбавления

(Dionex AS-AP):

15 с

Встроенная дегазация пробы:

Опционально для Dionex CRD 300/200

Встроенная фильтрация пробы:

Доступно для Dionex AS-DV автосамплера или опции встроенного фильтра пробы

Гибкость автоматической системы:

Доступно для ПО Chromeleon CDS

Программное обеспечение Chromeleon CDS версии 7.2
и выше с поддержкой Windows

Мастер для создания автоматических операций

Автоматический запуск системы и уход в спящий режим

System Wellness and Predictive Performance

Создание линий тренда для графиков данных

Режим виртуального разделения на колонке (изократический или градиентные режим элюирования)

Автоматическая поддержка стороннего оборудования (полный контроль для более чем 300 инструментов от более чем 30 производителей, включая ГХ, ВЭЖХ и МС оборудование)

3D режим для фотодиодной матрицы, масс-спектрометра и электрохимического детектора (опционально)

Настраиваемые панели для контроля за системой

System Status Virtual Channels

Защита от сбоя в питании

Последовательный режим ввода проб

Системный запуск команд и условий

Ежедневная запись Audit Trail

Запись Audit Trail для образцов

Удаленный контроль через сеть интернет с защитой от сбоя

Хранение калибровок, проведенных в системе

Возможность создания уникальных протоколов (неограниченное количество)

Автоматическая квалификация оборудования (детализированные, комплексные протоколы)

Технические характеристики

Требования к питанию:

1000 – 240 В ac, 50 – 60 Гц

Рабочая температура:

4 - 40°С (возможно нахождение в холодных помещениях (4°С) при включенном питании системы)

Относительная влажность:

5-95% без кондиционирования

Режим контроля:

Полный контроль с ПО Chromeleon CDS

Контроль через ТТЛ (транзисторно-транзисторную логику) или реле замыкания контактов

Два выходных реле

Два выходных ТТЛ

Четыре программируемых входа

Протокол связи USB

Один USB-вход

Один встроенный вход и два выхода (USB hub)

Датчик утечки:

Встроенный, оптический датчик

Габариты:

62,5 см х 30 см х 55,9 см

Вес:

41 кг
