МОДЕЛЬ 2550 Крио-держатель для томографии с переносом образца

Брошюры с информацией

Расширенное описание

Крио-держатель для томографии с переносом образца

МОДЕЛЬ 2550

Крио-перенос и томография тонкопленочных замороженных гидратированных/вритрифицированных образцов для низкодозной визуализации и анализа

• Идеально подходит для образцов, требующих охлаждения жидким азотом при переносе в трансмиссионный электронный микроскоп (TEM) для визуализации и анализа
• Базовая температура ниже -175 °C
• Продвинутый механизм для переноса без инея
• Интегрированный держатель-кронштейн для монтажа образца без инструментов
• Расширенное поле обзора при высоких углах наклона до 80°
• Разрешение лучше 0,20 нм
• Низкая скорость дрейфа < 1,5 нм/мин
• Быстрое охлаждение до рабочей температуры

Охлаждение жидким азотом для переноса замороженных/викрифицированных образцов

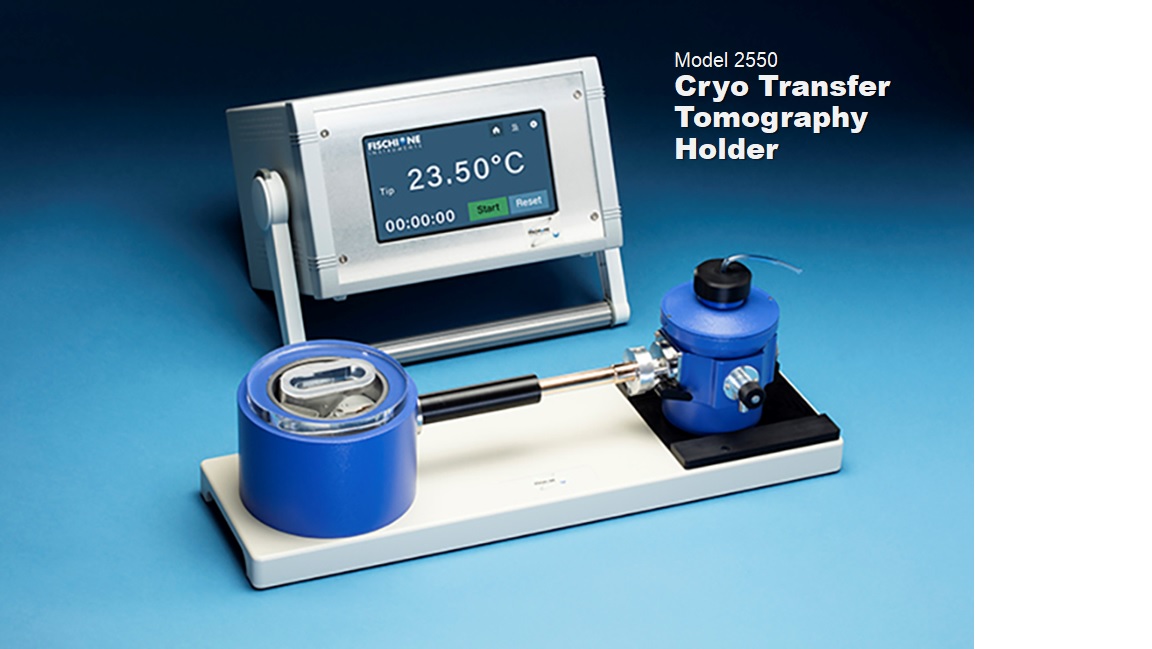

Держатель крио-трансфера для томографии — это усовершенствованный однонаклонный держатель, обеспечивающий криогенное охлаждение образца с расширенным полем обзора при высоких углах наклона до 80°. Томографические данные могут быть получены в TEM с промежутком между полюсными частями примерно 5 мм. Сопутствующие продукты для держателя крио-трансфера включают крио-станцию и контроллер температуры, которые продаются отдельно. Держатель поставляется в контейнере для хранения под вакуумом модели 9010.

Простая загрузка и перенос образца

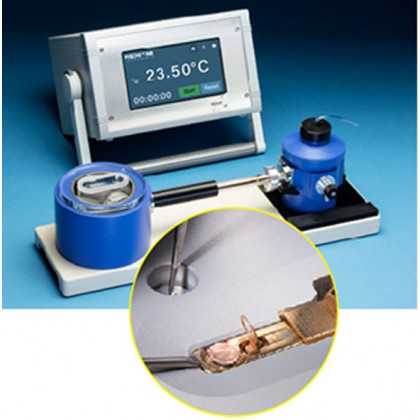

Инновационная конструкция наконечника держателя облегчает загрузку и выгрузку образца. Для загрузки образца держатель вставляется в крио-станцию или TEM для охлаждения. Держатель с Dewar и крио-станция заполняются жидким азотом. Модульная конструкция коробки для сетки крио-станции позволяет перемещать резервуары для удобства работы как правой, так и левой рукой.

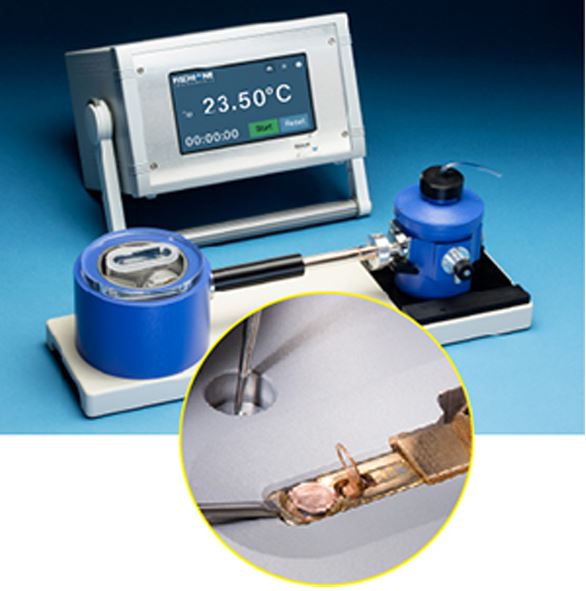

После достижения температуры ниже -175 °C образец загружается из коробки для сетки в наконечник держателя. Держатель принимает сетку TEM диаметром 3 мм, которая закрепляется встроенным одноэлементным зажимом-кронштейном. Зажим автоматически закрывается при втягивании наконечника держателя. При желании зажим-кронштейн можно закрыть пинцетом или с помощью прилагаемого инструмента для образцов. Тонкий профиль зажима обеспечивает максимальную видимость образца даже при высоких углах наклона.

Наконечник держателя втягивается внутрь активно охлаждаемого крио-экрана, расположенного в держателе. Этот экран предотвращает конденсацию атмосферной влаги на образце во время переноса в микроскоп или из него.

Быстрое охлаждение и длительное удержание температуры
Держатель крио-трансфера быстро достигает рабочей температуры ниже -175 °C как в крио-станции, так и в TEM. Время удержания более 4 часов легко обеспечивается при объеме Dewar 200 мл. Абсорбирующая среда из цеолита улучшает вакуум в Dewar.
Контроллер температуры подключается напрямую к Dewar держателя и отображает температуру наконечника держателя.

ВИРУС ПРОСТОГО ГЕРПЕСА ТИПА 1 (HSV-1) КОС-КАПСИДЫ

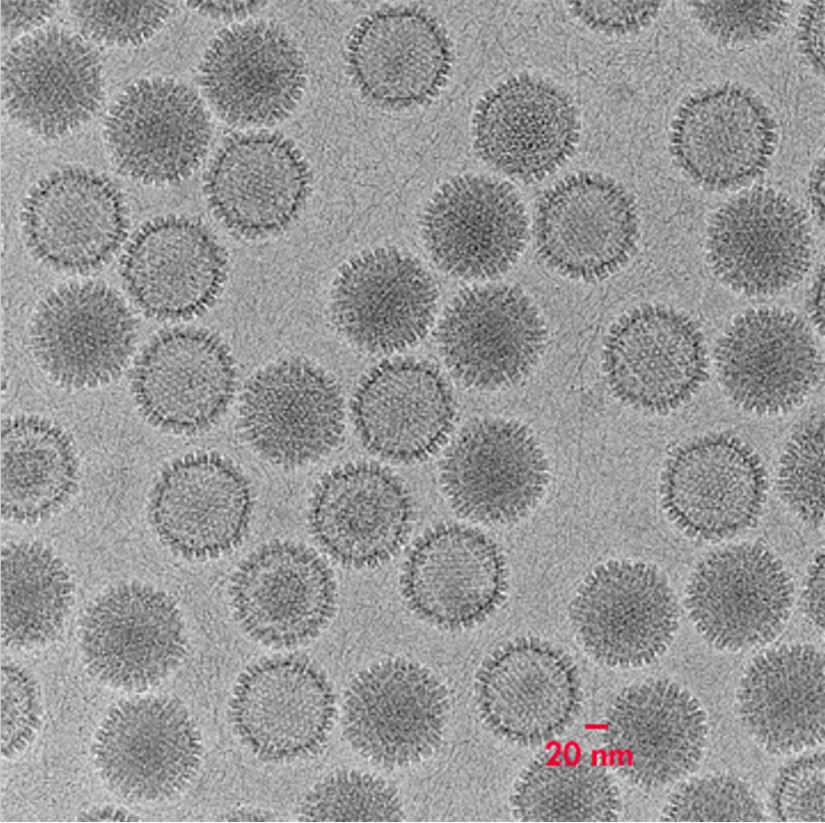

Капсиды имеют икосаэдрическую форму, диаметр — 1250 Å. Образец включает C-капсиды, заполненные ДНК, а также пустые A-капсиды и B-капсиды, которые сохраняют часть каркаса, использованного при их сборке. Фон содержит нити двухцепочечной ДНК (dsDNA), потерянной из некоторых капсидов. Снимок сделан на FEI TF20 TEM (увеличение 50 000× при 200 кэВ, электронная доза ~20–25 e⁻/Ų) с использованием крио-держателя для томографии Model 2550 при -178 °C. Образец подготовлен с помощью FEI Vitrobot Mk III на сетке Quantifoil R2/1.

Изображение предоставлено Александром Маховым, Джейми Хаффманом, Фредом Хомой и Джеймсом Конвеем, Школа медицины Университета Питтсбурга.

Регенерация цеолита
Цеолит в Dewar необходимо периодически регенерировать. Этот процесс упрощается с помощью кнопки «Zeolite Regeneration» на контроллере температуры. Fischione Instruments рекомендует использовать станцию Model 9030 Turbo Pumping Station для откачки Dewar во время регенерации.

Плазменная очистка
Перед заморозкой тонких пленок сетки TEM с углеродной подложкой следует очистить, чтобы удалить углеводороды и сделать поверхность сетки гидрофильной. Fischione Instruments рекомендует использовать для очистки сеток модели Model 1020 Plasma Cleaner или Model 1070 NanoClean.

Защита от столкновений
Продвинутые держатели для томографии Fischione Instruments совместимы с системой сигнализации TEM, которая останавливает движение гониометра в случае касания полюса. Следуйте рекомендациям производителя микроскопа при работе гониометра на больших углах наклона.

ЗАГРУЗКА ОБРАЗЦА БЕЗ ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТОВ

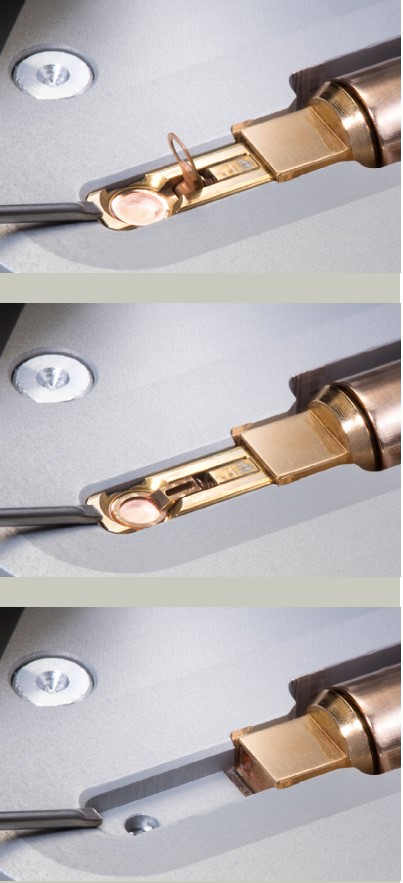

Одноцелевой, интегрированный держатель‑кронштейн (сверху) автоматически закрывается (в середине) при втягивании наконечника образца (снизу).

КРИОСТАНЦИЯ

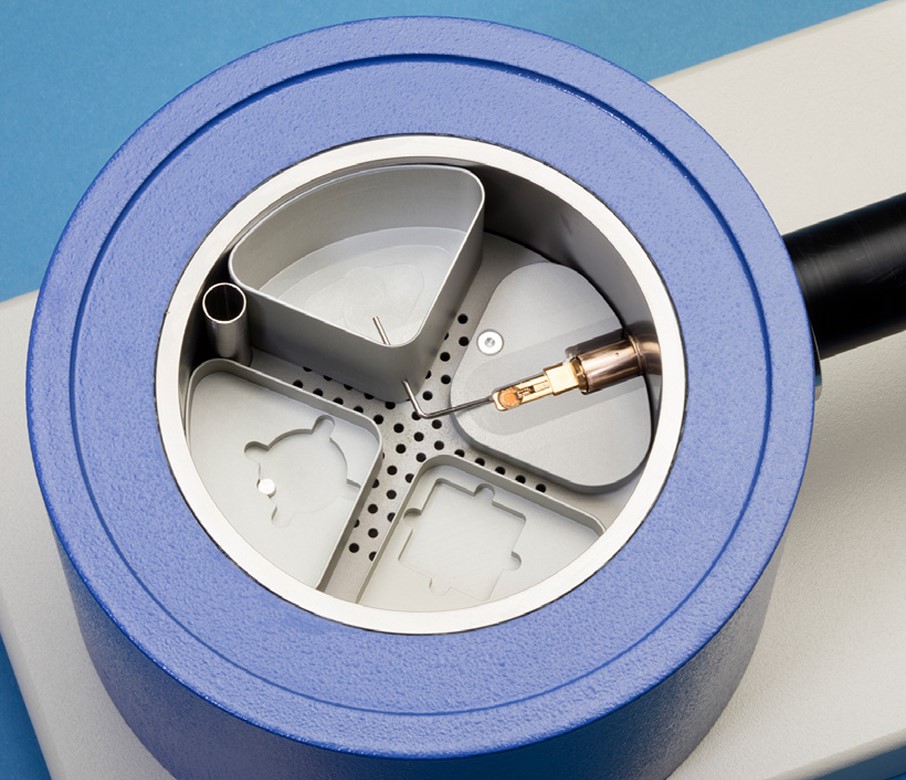

Модульные резервуары в криостатции можно переставлять для удобства работы как левшам, так и правшам.

РЕГЕНЕРАЦИЯ ЦЕОЛИТА ДЬЮАРА

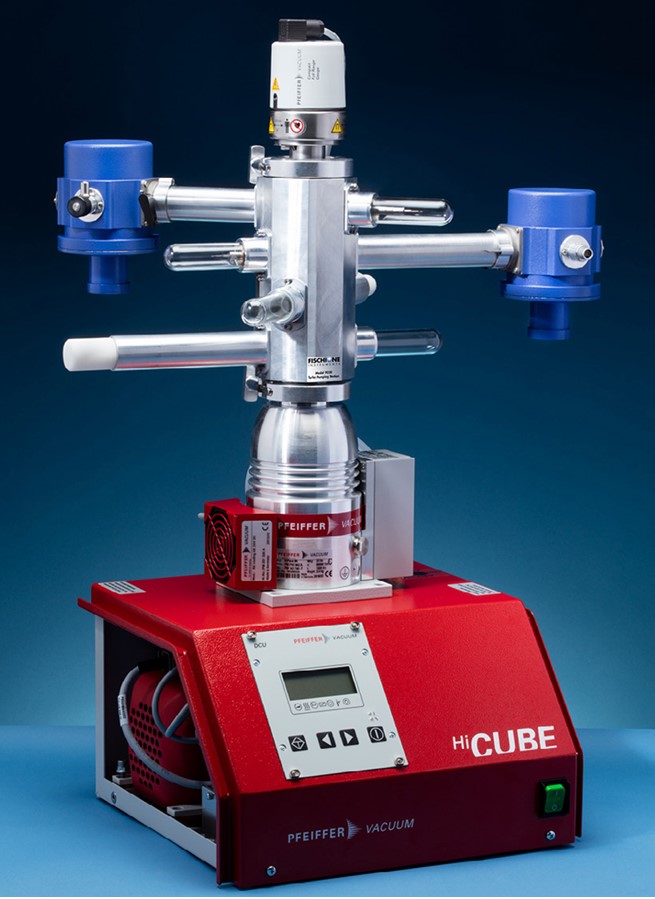

Модель 9030 Turbo Pumping Station — это простая в использовании и легко настраиваемая вакуумная насосная установка для держателей образцов TEM. Эта установка выполняет откачку девара держателя крио‑томографии Model 2550 во время регенерации цеолита. Она также может откачивать держатели образцов TEM от JEOL, Ltd. и Thermo Fisher Scientific и поддерживать их в вакууме во время хранения.

Turbo Pumping Station настраивается по потребностям: можно соединять порты для одного держателя Thermo Fisher Scientific или JEOL и добавлять дополнительные порты по необходимости, либо использовать док‑станцию на четыре держателя, которая позволяет комбинировать четыре порта для держателей Thermo Fisher Scientific или JEOL.
