МОДЕЛЬ 2553 Аналитический крио-держатель для трансферной томографии

Брошюры с информацией

Расширенное описание

Аналитический крио-держатель для трансферной томографии

МОДЕЛЬ 2553

Криоперенос и скрининг тонкопленочных замороженных/виврифицированных образцов, установленных в картриджи для сеток образцов

• Идеально подходит для образцов, требующих охлаждения жидким азотом при переносе в TEM для съемки и анализа
• Бе́риллиевый наконечник и зажим уменьшают добавление постороннего или системного рентгеновского излучения
• Базовая температура ниже -175 °C
• Продвинутый механизм для переноса без образования инея
• Интегрированный держатель-каркас для установки образца без инструментов

Охлаждение жидким азотом для переноса замороженных гидратированных/витрифицированных образцов
Держатель Analytical Cryo Transfer Tomography является современным однонаклонным держателем, обеспечивающим криогенное охлаждение образцов с расширенным полем обзора при больших углах наклона до 70°. Томографические данные могут быть получены в ТЭМ с ограниченной геометрией полюсного наконечника.

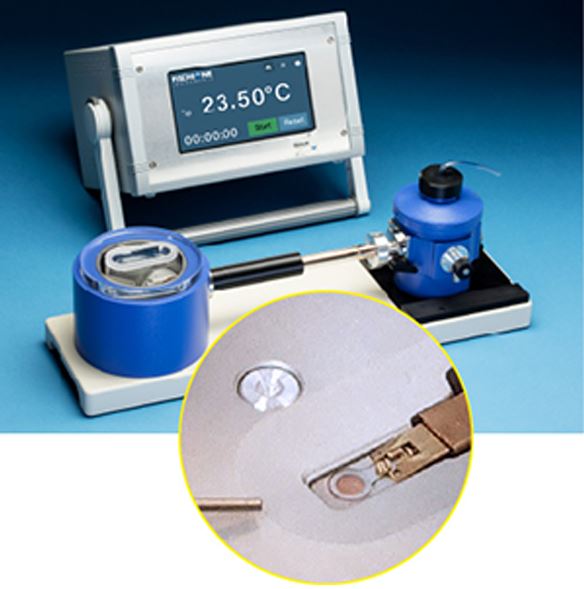

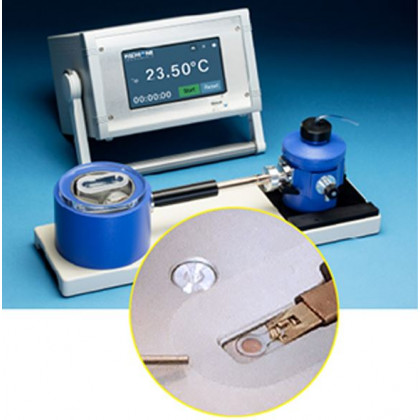

В комплект с моделью 2553 Analytical Cryo Transfer Tomography Holder входят крио-станция и контроллер температуры.

Оптимизация для EDS
Держатель оптимизирован для энергодисперсионной рентгеновской спектроскопии (EDS); наконечник и зажим держателя изготовлены из бериллия, который имеет низкое атомное число и тем самым снижает образование рентгеновского излучения самим держателем. Хотя держатель оптимизирован для EDS, он также идеально подходит для любых приложений, требующих больших углов наклона образца.

Простая загрузка и перенос образца
Инновационная конструкция наконечника держателя обеспечивает лёгкую загрузку и перенос образца. Для загрузки образца держатель вставляется в крио-станцию или ТЭМ для охлаждения. Наконечник держателя охлаждается встроенным безкипящим криососудом с жидким азотом, расположенным в задней части держателя.

Охлаждённый наконечник термически изолирован от корпуса держателя, что максимально сохраняет разрешение и минимизирует дрейф.
Криососуд держателя и крио-станция заполняются жидким азотом. Модульная конструкция сеточного контейнера крио-станции позволяет перемещать резервуары для удобства работы как правой, так и левой рукой. После достижения температуры ниже -175 °C образец загружается из сеточного контейнера в наконечник держателя.

Держатель принимает сетку TEM диаметром 3 мм, которая фиксируется цельным 360° интегрированным бериллиевым зажимом-кареткой. Зажим оптимизирован для равномерного прижатия обычной сетки TEM. Тонкий профиль зажима обеспечивает максимальную видимость образца, даже при больших углах наклона.

Интегрированная система подачи жидкого азота в крио-станции помогает поддерживать образец в жидком азоте и минимизирует загрязнение. Модульный контейнер для сеточного блока позволяет сетке оставаться погружённой в жидкий азот. Специальные места для инструментов обеспечивают быстрый доступ к охлаждённым инструментам.

Наконечник держателя из бериллия втягивается в крио-щит внутри корпуса держателя, что позволяет переносить образец от крио-станции к микроскопу, сохраняя его витрифицированное состояние. Этот щит предотвращает конденсацию атмосферной влаги на образце во время переноса.

Точное измерение температуры; быстрое охлаждение
Контроллер температуры подключается напрямую к криососуду держателя и отображает температуру наконечника. Держатель быстро достигает рабочей температуры ниже -175 °C как в крио-станции, так и в ТЭМ. Время удержания более 4 часов легко достигается благодаря объёму сосуда 200 мл. Абсорбционный слой цеолита улучшает вакуум в криососуде.

Регенирация цеолита
Цеолит в криососуде должен периодически регенерироваться. Этот процесс упрощён с помощью кнопки однократной регенирации цеолита на контроллере температуры. Fischione Instruments рекомендует использовать модель 9030 Turbo Pumping Station для эвакуации сосуда во время регенирации.

Плазменная очистка
Перед заморозкой тонких пленок TEM-карбоновые сетки должны быть очищены от углеводородов и обработаны для гидрофильности поверхности. Fischione Instruments рекомендует очищать сетки с помощью Model 1020 Plasma Cleaner или Model 1070 NanoClean.

Защита от столкновений
Современные томографические держатели Fischione совместимы с сигнализацией касания ТЭМ, которая останавливает движение гониометра в случае контакта с полюсным наконечником. Следуйте рекомендациям производителя микроскопа по эксплуатации гониометра при больших углах наклона.

КРИО-СТАНЦИЯ

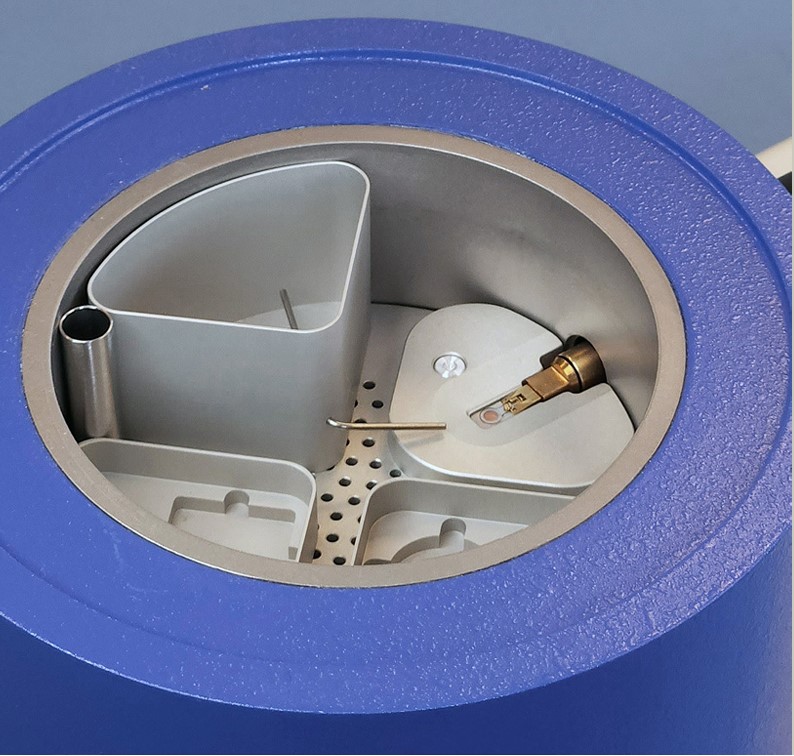

Интегрированная система подачи жидкого азота в крио-станции помогает поддерживать образец в среде жидкого азота и минимизирует загрязнение. Модульный контейнер для сеточного блока позволяет сетке оставаться погружённой в жидкий азот. Специальные места для инструментов обеспечивают быстрый доступ к охлаждённым инструментам. Модульная конструкция сеточного блока крио-станции позволяет перемещать резервуары для удобства работы как правой, так и левой рукой.
