ПО Thermo Scientific Auto Slice & View 5

Расширенная информация

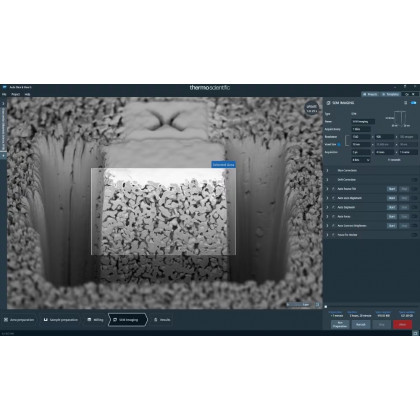

Программное обеспечение Auto Slice & View 5

Программное обеспечение для автоматизированного создания серийных сечений с помощью ФИП (FIB) с поддержкой 3D EDS и 3D EBSD.



Программное обеспечение Auto Slice & View для ФИП-томографии

Программное обеспечение Thermo Scientific Auto Slice & View 5 (AS&V5) позволяет в автоматическом режиме получать 3D-изображения высокого разрешения и аналитические карты, такие как EBSD (дифракция обратно рассеянных электронов) или EDS (энергодисперсионная рентгеновская спектроскопия).

ПО AS&V5 собирает данные путем последовательного формирования сечений (срезов) образца с помощью сфокусированного ионного пучка с последующим получением изображения и/или карты каждого среза. Учитывая высокую ценность и уникальность многих образцов, крайне важно извлечь максимум информации из каждого сечения. AS&V5 позволяет использовать несколько режимов визуализации и анализа для каждого среза, включая получение информации о материальном и ориентационном контрасте с помощью различных детекторов СЭМ и ФИП. Дополнительно можно собирать данные об элементном составе с помощью EDS, а анализ ориентации зерен, напряжений и текстуры обеспечивается методом EBSD-картирования.

3D-реконструкция термобарьерного покрытия форсажной камеры прямоточного воздушно-реактивного двигателя, демонстрирующая состояние микроструктуры в конце срока эксплуатации выхлопной системы. Наложенная EDS-карта показывает распределение элементов на границе раздела между верхним (top coat) и связующим (bond coat) слоями: синий цвет — алюминий, желтый — магний, бирюзовый — иттрий. Данные получены с использованием Thermo Scientific Helios 5 PFIB (Plasma FIB), программного обеспечения Auto Slice & View 5 и ПО Avizo для материаловедения. Масштабная линейка — 150 микрон.

Функционал Spin Mill для анализа больших площадей

Метод Thermo Scientific Spin Mill — это дополнительный модуль для программного обеспечения Auto Slice & View 5, который позволяет выполнять локальную полировку больших площадей и их 3D-характеризацию. Доступное на системах с плазменным сфокусированным ионным пучком (PFIB), включая Thermo Scientific Hydra FIB-SEM, это ПО автоматизирует процессы последовательного стравливания и получения изображений областей размером до 1 мм.

Функционал адаптивного сканирования (Adaptive Scanning) ускоряет сбор объемных данных

Дополнительный модуль Adaptive Scanning реализует методы динамического сканирования с использованием протоколов на базе искусственного интеллекта (ИИ). Это позволяет повысить пропускную способность при получении 3D-данных высокого разрешения, а также расширить возможности сравнительных исследований и статистического анализа. Модуль Adaptive Scanning специально разработан для задач в области наук о живом при комнатной температуре. Он отслеживает заданные интересующие признаки (объекты) во всем объеме образца и выполняет их съемку с высоким разрешением, при этом окружающая контекстная информация сохраняется с более низким разрешением.

Динамические автофункции на базе ИИ для объемной крио-ЭМ

Программное обеспечение Auto Slice & View 5 включает динамические автофункции с ИИ-управлением для сбора объемных криогенных данных, что значительно повышает согласованность и надежность результатов. Анализ на базе ИИ отслеживает и корректирует точки выполнения автофункций, чтобы минимизировать влияние неоднородности образцов и проблем, характерных для работы с криогенными препаратами. Данная функция специально разработана для автономного сбора объемных данных биологических объектов в крио-режиме.

Возможности программного обеспечения Auto Slice & View:

• Интуитивно понятный и простой интерфейс

Оптимизированные рабочие процессы, готовые рецепты для ионного стравливания и интегрированные автофункции.

• Цифровая компенсация наклона и сдвига

Повышение эффективности и точности сбора данных.

• Возможность редактирования «на лету»

Корректируйте параметры в процессе работы при обнаружении фазовых или микроструктурных изменений в образце.

• Интегрированная визуализация

Объединение СЭМ- и ФИП-визуализации, а также EBSD- и EDS-картирования в одном программном пакете.

• Полная информация о каждом срезе

Получайте исчерпывающие данные по каждому сечению (изображения, аналитика, значения тока и напряжения, угол наклона и т. д.).

• Высокая гибкость и надежность сбора данных

Исключительная гибкость и стабильность процесса с прецизионным и воспроизводимым позиционированием каждого разреза.

• Высокая скорость и производительность

Высокая скорость работы и пропускная способность с возможностью автоматизированной съемки нескольких участков.
